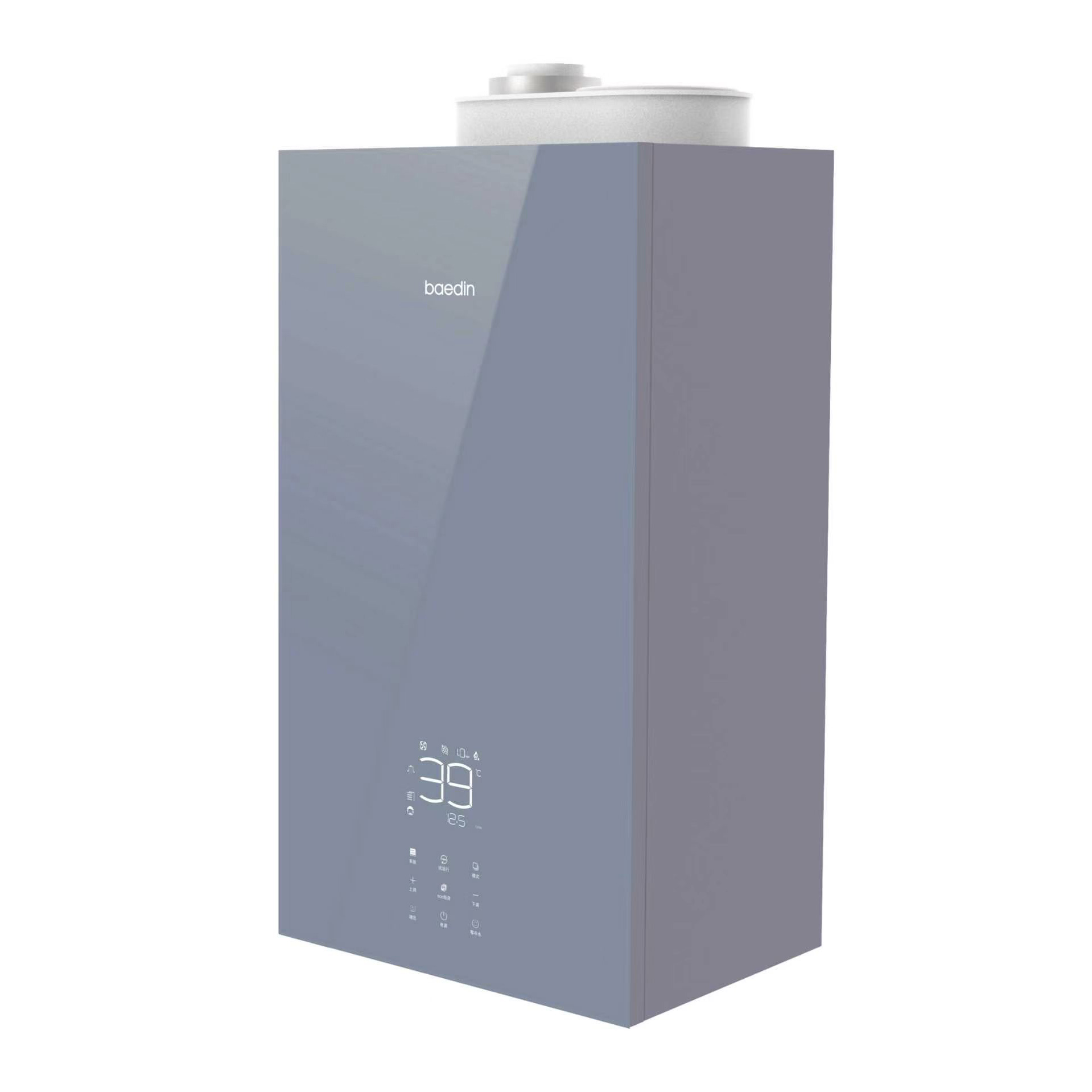

Атмосферный конденсационный котел с двойным теплообменником

В отличие от традиционных котлов, в которых используется только высшая теплотворная способность, в этом конденсационном котле с двойным теплообменником используется система расчета низшей теплотворной способности. Благодаря своей двухступенчатой ​​структуре теплообмена он полностью восстанавливает скрытую теплоту водяного пара в дымовых газах, перерабатывая скрытую теплоту испарения, образующуюся в процессах сгорания и конденсации, чтобы преодолеть 100%-ный предел теплового КПД.
Температура обратной воды в системе отопления является решающим фактором для эффективности конденсации. Чтобы в полной мере реализовать преимущества рекуперации тепла двойного теплообменника, температура обратной воды должна поддерживаться ниже точки росы 50°C. Дополнительный датчик наружной температуры осуществляет регулировку температуры рычажного механизма, поддерживая стабильную низкую температуру возвратной воды для длительной высокоэффективной работы.

Применимые сценарии и основные конкурентные преимущества

Этот конденсационный агрегат с двойным теплообменником совместим с двумя основными терминалами внутреннего отопления: традиционными чугунными/стальными радиаторами и низкотемпературными системами подогрева пола. Наилучший энергосберегающий эффект достигается в сочетании с подогревом пола, сокращая потребление бытового и коммерческого газа до 30%. Его основная конкурентоспособность заключается в высокоэффективном теплообмене с двойным теплообменником, интегрированной технологии конденсации горячей воды и бесступенчатом регулировании мощности в широком диапазоне.
Классифицированное как «зеленое» низкоуглеродное отопительное оборудование, соответствующее китайским и международным стандартам выбросов, оно снижает температуру на выходе дымовых газов и сокращает ненужные потери тепла. Он снижает выбросы оксидов азота на 80% и выбросов угарного газа на 90%. Опираясь на стратегическую схему Китая с двойным выбросом углерода, компания Baedin оптимизирует низкоуглеродное отопительное оборудование, чтобы уменьшить выбросы углекислого газа в атмосферу и защитить атмосферную среду.

Структурный дизайн и эксплуатационные параметры

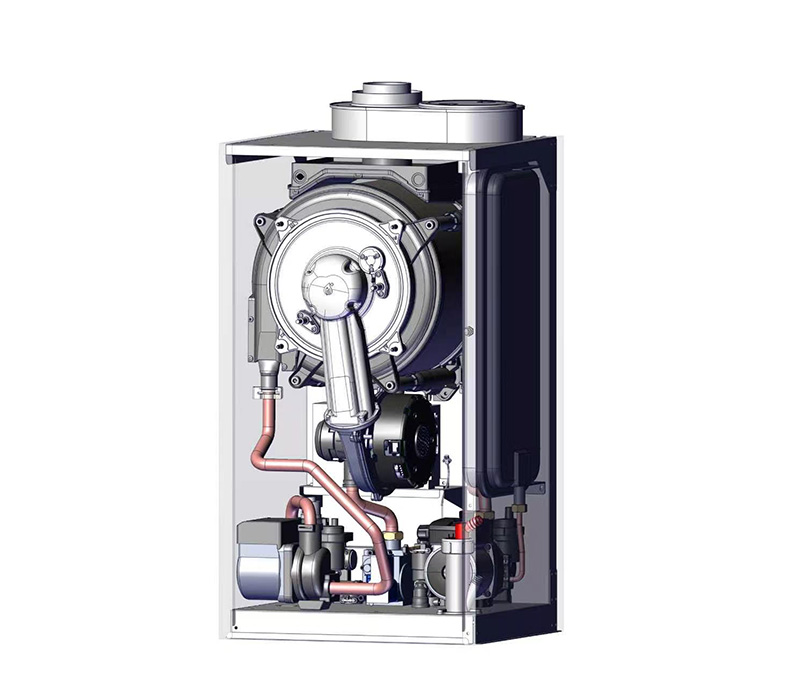

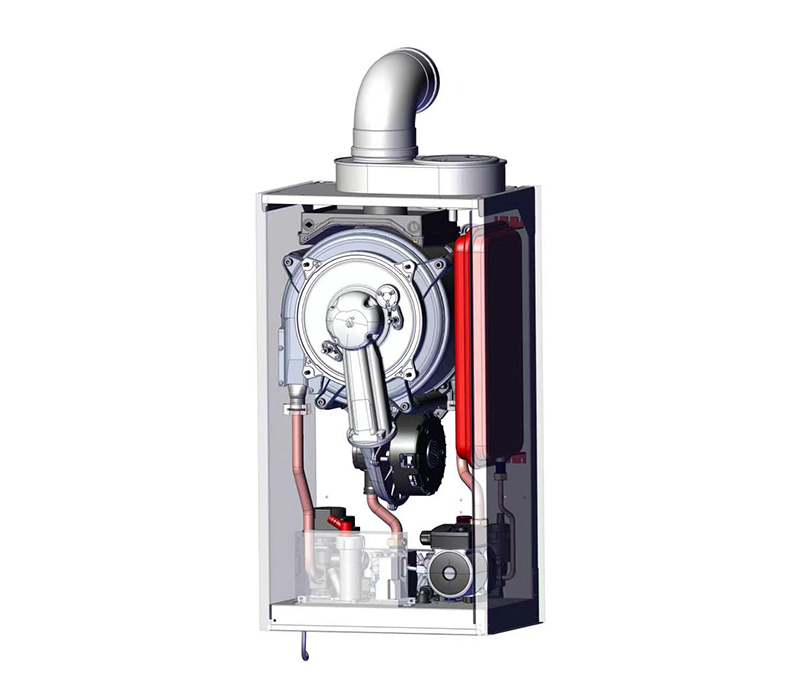

Котел с двойным теплообменником, разработанный в соответствии с немецкими производственными критериями и оснащенный импортными основными компонентами, объединяет функции отопления и горячего водоснабжения. Он охватывает шесть классов мощности от 20 кВт до 40 кВт и подходит для зданий различной площади. Модели мощностью 32 кВт/36 кВт/40 кВт в стандартной комплектации оснащены двойными циркуляционными насосами для увеличения потока воды в трубопроводе и обеспечения равномерного распределения тепла в помещении.
Приняв технологию полного сгорания предварительно смешанной смеси в сочетании с двойной системой теплообмена, установка достигает пикового теплового КПД 109%, сокращая ежедневные эксплуатационные расходы на 15–30% по сравнению с обычными настенными котлами. Встроенный частотно-регулируемый привод постоянного тока позволяет избежать частого запуска и отключения в переходные сезоны и при низкой нагрузке, обеспечивая интеллектуальную экономию газа и электроэнергии.
Благодаря многоточечному синхронному определению температуры котел выдает горячую воду постоянной температуры за 17±2 секунды с контролем колебаний температуры в пределах 0,5°C. Соответствующие высокоскоростные нагревательные модули и высокоточные датчики обеспечивают мгновенную и стабильную подачу горячей воды для комфортного ежедневного использования.

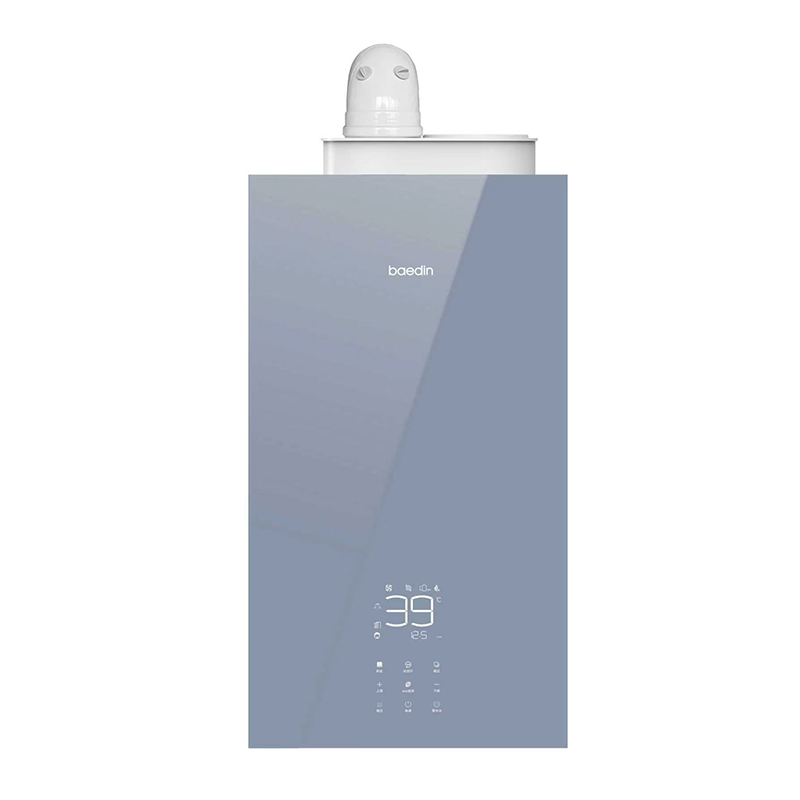

В корпусе используется панель из закаленного стекла, устойчивая к высоким температурам 800 ° C, с поверхностью, устойчивой к царапинам, и простым ежедневным обслуживанием. Большой светодиодный экран размером 19 см × 17,5 см с белой подсветкой отображает рабочие параметры в режиме реального времени и интуитивно понятен. Дополнительный автоматический циркуляционный насос с регулируемой скоростью адаптируется к сложным контурам отопления, а связь с внешними резервуарами для хранения горячей воды доступна для вилл и больших помещений с высоким спросом на воду.

Основные компоненты и стандартная конфигурация

Ключевые импортные компоненты гарантируют стабильную работу и увеличенный срок службы, в том числе: оригинальный итальянский первичный теплообменник, специальную горелку с предварительным смешиванием из керамического волокна, вентилятор постоянного тока с регулируемой частотой и пропорциональный газовый регулирующий клапан SIT итальянского производства. Полный набор стандартных конфигураций: запатентованный внешний фильтр очистки воздуха, чувствительный к температуре водяной канал из сплава с эффектом памяти, вторичный пластинчатый теплообменник из нержавеющей стали, расширительный бак системы отопления, дополнительный корпус из закаленного стекла/металла, манометр и датчик давления воды, предохранительный клапан на 3 бара, ручной сливной клапан и уплотнительный узел датчика уровня воды.

Технические характеристики
